Dos materiales, un solo sistema constructivo
En una configuración de doble lámina, el liner termoplástico enfrenta el medio y la estructura FRP aporta resistencia y rigidez. El desempeño depende de seleccionar el termoplástico, definir la unión entre capas, fabricar y soldar correctamente, resolver las uniones de campo e inspeccionar la continuidad del sistema.
Doble lámina no es automáticamente superior a FRP. Se evalúa cuando las condiciones químicas y térmicas justifican separar la barrera del elemento estructural y cuando fabricación, inspección, reparación y costo de ciclo de vida sostienen la decisión.
Variables que definen una configuración de doble lámina
Cada variable determina una decisión de diseño, fabricación o inspección. Los rangos de operación y la vida útil se definen para el medio, su concentración y el régimen real de operación.
Medio, concentración, contaminantes y permeación esperada.
Determina el termoplástico candidato y las verificaciones de compatibilidad necesarias.
Temperatura normal, variaciones y ciclos.
Determina el sistema de barrera y el margen de diseño ante picos o cambios de régimen.
Termoplástico candidato y método de unión.
Determina si la configuración es técnicamente viable con los procedimientos que se aplicarán al caso.
Adhesión o integración entre liner y estructura.
Determina la transferencia de cargas y la continuidad constructiva entre la barrera y el respaldo.
Presión, vacío, cargas externas y geometría.
Determina espesores, refuerzos, anillos de rigidez y verificaciones estructurales.
Uniones de taller y de terreno.
Determina la secuencia de fabricación, montaje y las zonas críticas de inspección.
Acceso para inspección, continuidad de barrera y reparación.
Determina la viabilidad de mantener el sistema durante su vida útil.
Materiales de barrera candidatos
La barrera se selecciona según el medio, la temperatura y la configuración del equipo.
01PVDF
02PP
03ECTFE
04La selección del termoplástico depende del medio, su concentración y la temperatura de operación.
Qué puede hacer Invenio sobre un equipo en doble lámina
La fabricación y la inspección de doble lámina tienen exigencias propias, distintas de las de un laminado FRP.
Alcance
Ingeniería: selección del sistema de barrera, dimensionamiento del respaldo estructural y planimetría.
Fabricación de estanques, ductos y equipos combinando barrera termoplástica y estructura en FRP.
Instalación en terreno, con las uniones que el sistema admite.
Reparación e intervención de equipos en doble lámina en servicio.
Inspección de la continuidad de la barrera y del laminado estructural.
Entradas que necesitamos
Medio, con su concentración y sus variaciones conocidas.
Temperatura de operación y sus peaks.
Régimen de presión o vacío del sistema.
Geometría, dimensiones e interfaces con el resto de la planta.
Qué alternativas ya se descartaron y por qué, si el cliente hizo esa evaluación.
Entregables
Criterio de selección del sistema escrito, con las alternativas comparadas.
Memoria de cálculo del respaldo estructural, con sus supuestos declarados.
Planimetría de fabricación y de montaje.
Registros de control de fabricación y de verificación de la barrera.
Límites
La compatibilidad del termoplástico se define con la concentración, la temperatura y el régimen de operación del medio.
Las técnicas de unión se definen junto con la fabricación, el montaje y la inspección del sistema.
La reparación de una barrera termoplástica en terreno exige condiciones específicas y se evalúa caso a caso.
Doble lámina no es una mejora automática sobre FRP: cuando el FRP resuelve el caso, proponemos FRP.
Registro visual
Fotografías descriptivas de laminado y terminación interior en equipos de FRP. No documentan un sistema de doble lámina en particular.
Ampliar imagenCerrar imagen
Trabajadores realizando labores dentro de un tramo de gran diámetro en FRP.
Trabajadores realizando labores dentro de un tramo de gran diámetro en FRP.Ampliar imagenCerrar imagen

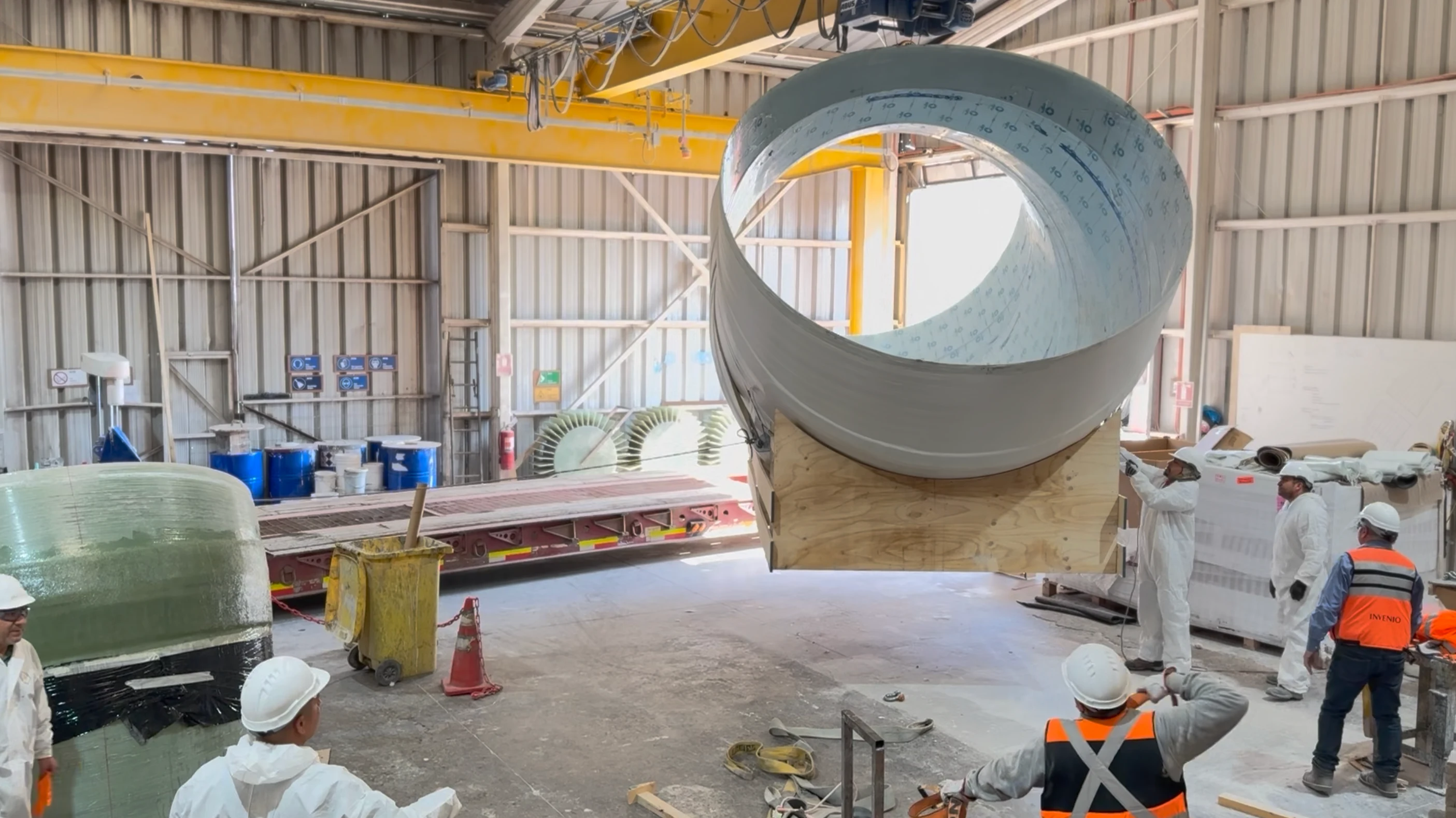

Izaje de un tramo de gran diámetro en FRP dentro del taller.
Izaje de un tramo de gran diámetro en FRP dentro del taller.Ampliar imagenCerrar imagen

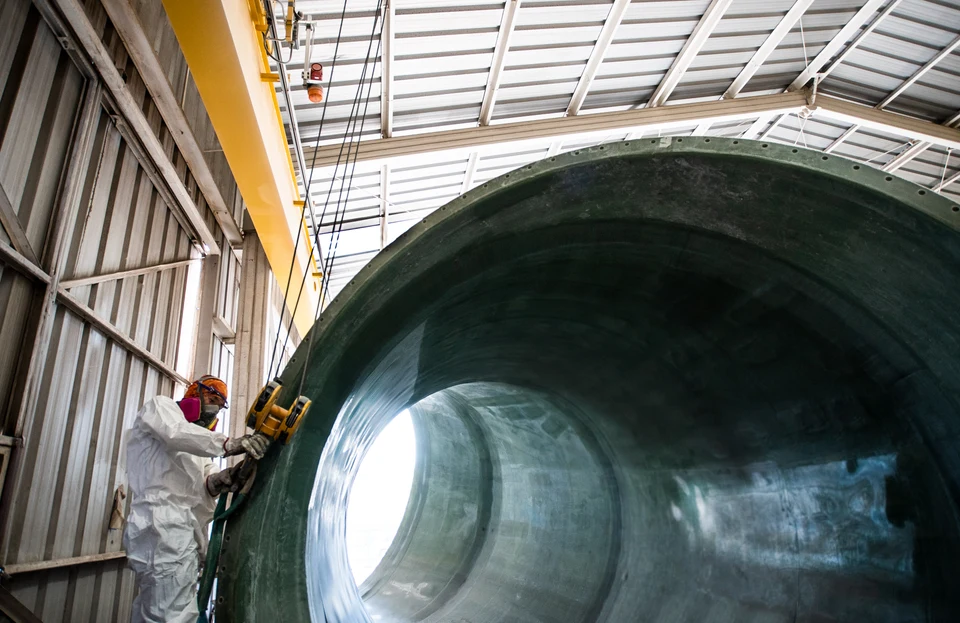

Terminaciones sobre la superficie interior de un equipo de FRP.
Terminaciones sobre la superficie interior de un equipo de FRP.Ampliar imagenCerrar imagen

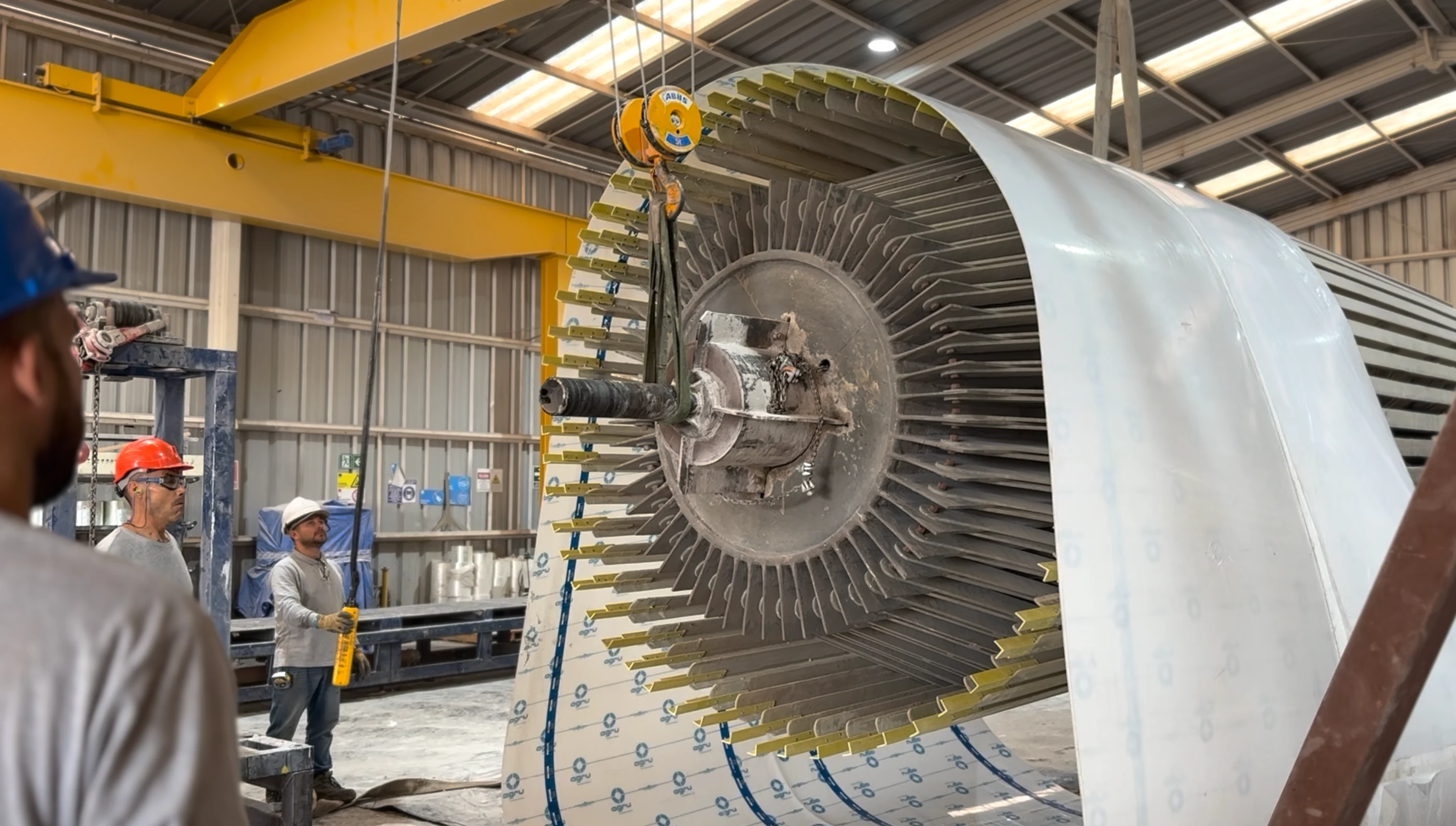

Componente rotativo de múltiples aspas en FRP durante una maniobra de izaje.
Componente rotativo de múltiples aspas en FRP durante una maniobra de izaje.Ampliar imagenCerrar imagen

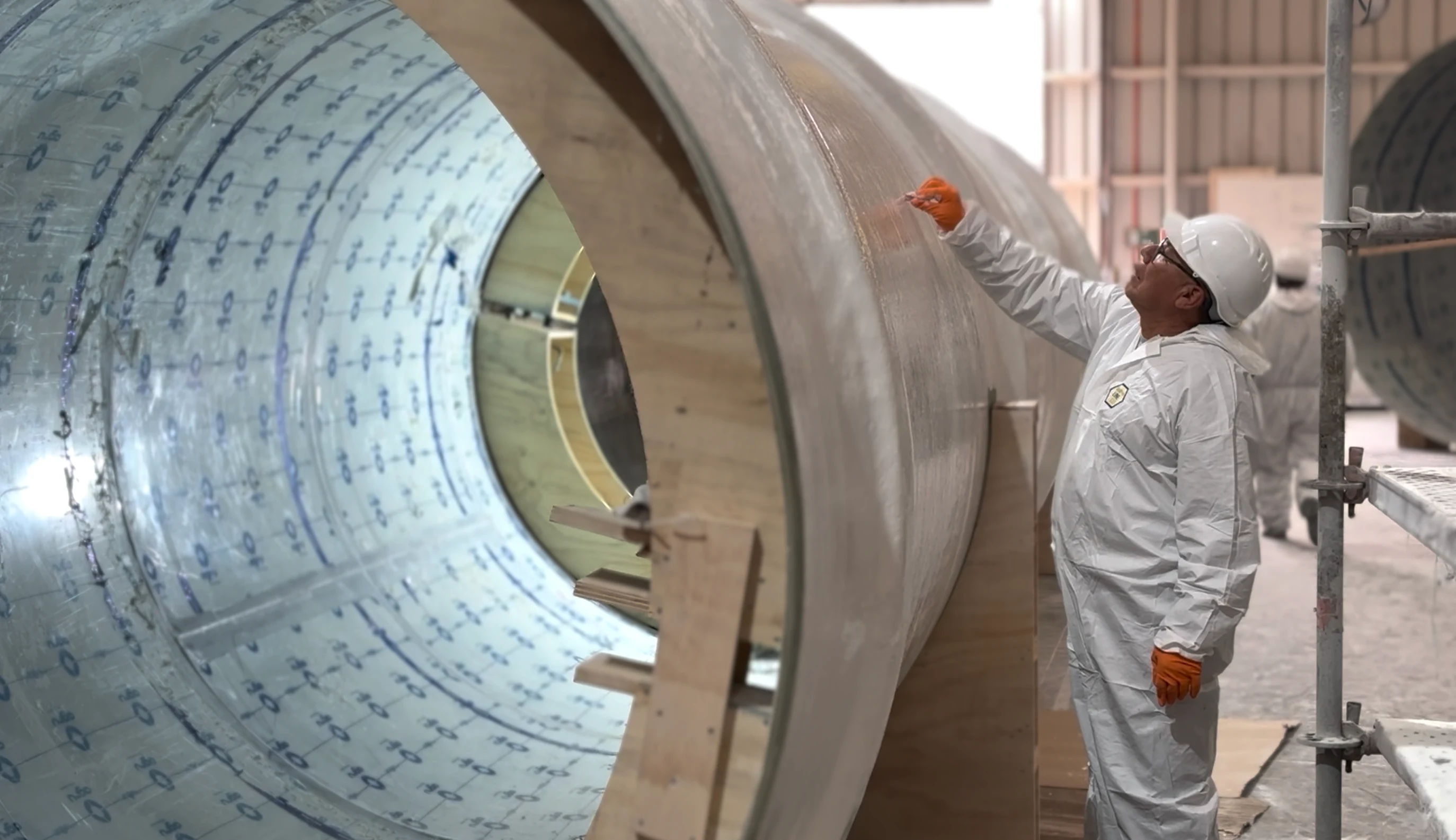

Terminaciones sobre la superficie de un tramo de gran diámetro en FRP.
Terminaciones sobre la superficie de un tramo de gran diámetro en FRP.
Envía el medio, la composición, la temperatura, la presión o vacío, la geometría, el material actualmente evaluado y las restricciones de fabricación o montaje.
